Nec PC Engine Power led

Guida per aggiungere un comodo led d’ accensione al NEC Pc Engine!

Difficoltà: 3/10

Componenti necessari:

  • Nec PC Engine
  • Led 3mm
  • Filo elettrico (preferibilmente di diversi colori per non confondersi)

Strumenti necessari:

  • Saldatore
  • Cacciavite Philips (a stella)
  • Cacciavite Nintendo 4,5 mm
  • Stagno
  • Forbici
  • Spellafilo (opzionale)
  • Nastro isolante
  • fascette termorestringenti (opzionale al posto del nastro isolante)
  • Colla a caldo (consigliato)

Importante

Prima di cominciare a modificare il Pc Engine assicuratevi di avere tutti gli strumenti e di accendere e spegnere la vostra console senza alimentazione, in modo da scaricare tutta la corrente che è rimasta al suo interno. Aprire e modificare la console senza averlo fatto, potrebbe danneggiarla.

N.B. Per nessun motivo mi riterrò responsabile per eventuali danni arrecati alla console.

Questa semplice modifica permette di aggiungere un comodissimo led al Pc Engine che ne indica lo stato di accensione. Per questo ho optato per un piccolo led da 3mm (ma se preferita potete scegliere quello da 5mm) collegato direttamente al regolatore di tensione della console. Al fine di non forare il case del Pc Engine ho preferito posizionarlo al di sotto della presa d’ aria nella, parte sinistra.
A voi la scelta del colore e della posizione comunque!

Inoltre a seconda del tipo di led e colore scelto dovremo utilizzare una resistenza dal valore appopriato. Io utilizzo una resistenza da 150 ohm poichè ho optato per un 3mm colore rosso. Per maggiori info sulla scelta della resistenza vi consiglio di leggere questo articolo.

Istruzioni

Iniziamo saldando la resistenza al led e connettendo i cavi (10 cm sono sufficienti). Quindi proteggiamo il tutto con dell fascette termorestringenti:

pc engine power led

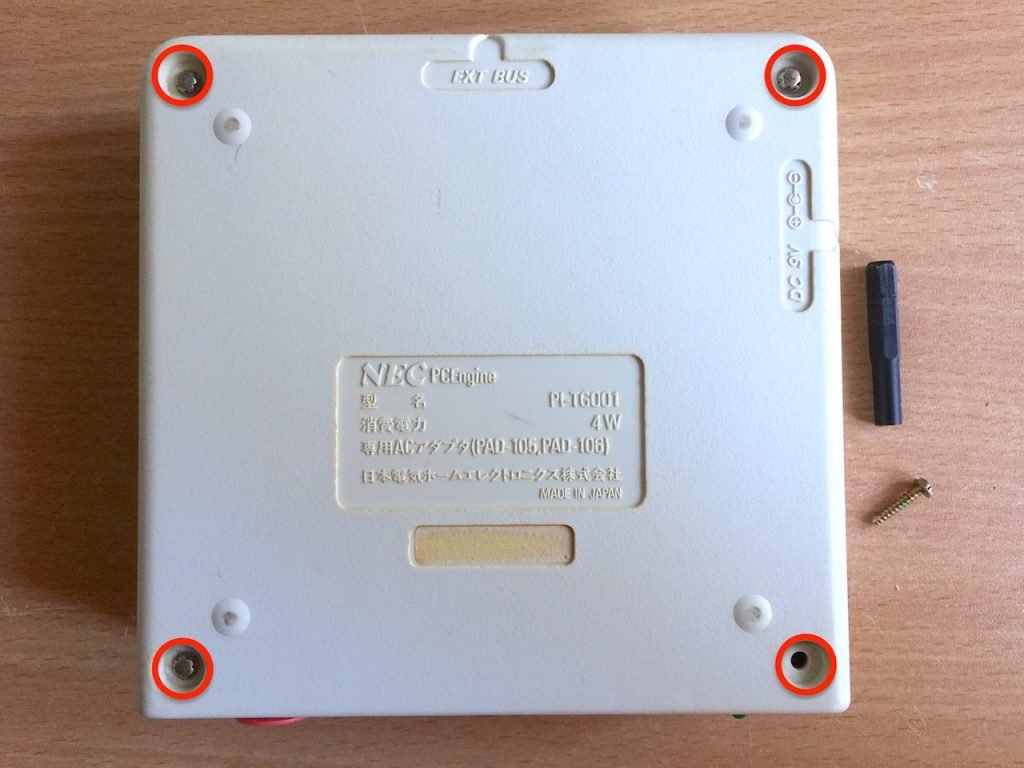

Procediamo aprendo la console svitando le 4 viti inferiori da 4,5 mm con un cacciavite stile Nintendo:

pc engine retro

Individuiamo il regolatore di tensione della console (nella parte destra della console) e saldiamo il led sullo stesso nei punti indicati:

pc engine voltage regulator led

Terminiamo collocando il led nella posizione a noi più congeniale. I l’ho posizionato sotto la presa d’ aria sinistra del Nec Pc Engine.

Ben fatto la modifica è terminata! Ecco il mio risultato finale:

modifica led PC Engine

Possiamo inoltre aggiungere un l0 uscita RGB al PC Engine seguendo questa guida!
